ワイヤーカット加工とは

ワイヤーカット（ワイヤー放電加工）とは、直径0.1〜0.3mmの細い真鍮製ワイヤーに高電圧をかけ、ワイヤーとワーク（加工物）の間で繰り返し発生するアーク放電の熱（6,000度以上）によって金属を溶断・切断する加工方法です。

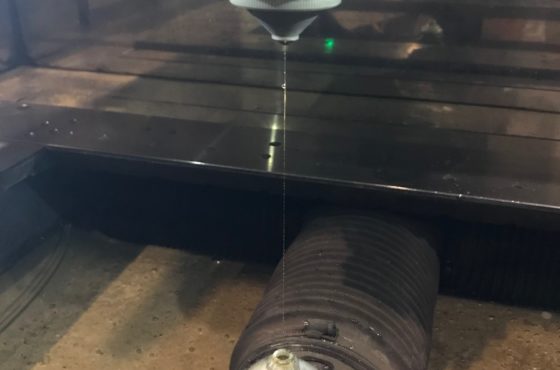

下の写真が実際にワイヤーカット加工が行われている際のものです。

加工は純水（脱イオン水）を満たした加工槽の中で行われ、ワイヤーとワークは一切接触しません。

これにより、工具摩耗による精度低下が起きず、加工中の素材変形を最小限に抑えられます。

ワイヤーカットについて動画でも詳しく解説しております。

ワイヤーカットと放電加工の関係性について

ワイヤーカットは放電加工の一種です。放電加工とは、電極とワークの間に繰り返し放電を起こし、その熱でワークを少しずつ溶かして形状をつくる加工方法の総称。その中でも「ワイヤー電極を使って切断する」方式がワイヤーカットです。

放電加工の中には型彫り放電加工（EDM）もありますが、ワイヤーカットは「貫通する切断形状」に特化しているのが特徴です。

ワイヤーカットの用途

ワイヤーカットは、通常の切削加工では難しい薄板素材や、ステンレス、真鍮、超硬合金などの超硬素材の加工で用いられます。これはワイヤーカットが、いくら硬度が高くても、導電性を持つ素材であれば、切断可能であるためです。

ワイヤーカットは主に下記の用途にて多く用いられております。

・金型（プレス金型・射出成形金型・プラスチック金型など）

・半導体製造装置部品・5G関連部品

・精密治具・測定工具・医療機器部品

・超硬合金・ステンレス・チタン・ハイス鋼などの難削材加工

・試作品・少量生産部品（NC加工では難しい形状）

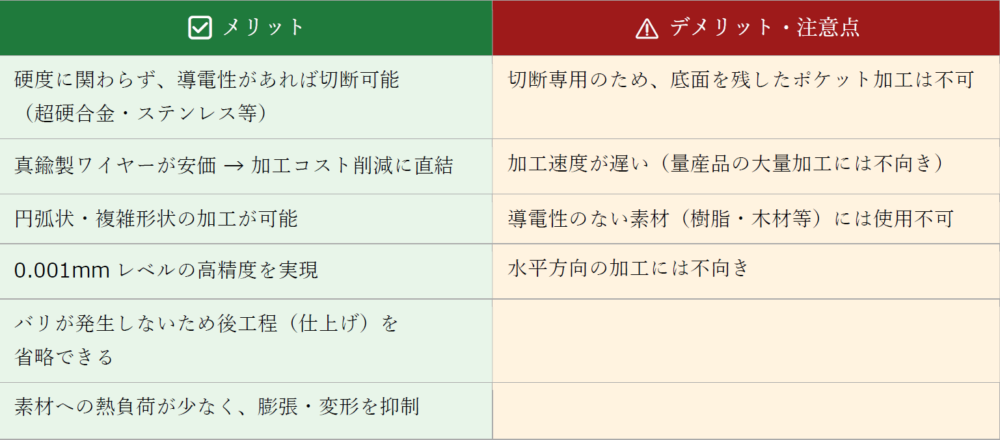

ワイヤーカット加工のメリットとデメリット

ワイヤーカット加工のメリットとデメリットは下記の通りです。

💡 コストダウンの着眼点

ワイヤーカットのデメリットである「加工速度の遅さ」は、工法の組み合わせで補えます。たとえば粗取りをNC加工で行い、仕上げ精度が必要な箇所だけワイヤーカットで対応するハイブリッド加工が有効です。また材質の選定（超硬合金からSKD11等への変更）によってコストを大幅に下げられるケースもあります。

「今の加工コストが適正かどうか」を判断するために、まずは現在の仕様を共有していただければ、当社で改善案をご提案します。

こんな課題、メタナビ（深江特殊鋼）が解決します。

・他社に断られた複雑形状・難削材の加工がある

・精度が安定せず、不良品・再加工が繰り返し発生している

・今の発注先より安くならないか、相見積もりを取りたい

・試作から量産まで同じ業者に一括で任せたい

・材料手配・加工・研磨・表面処理をバラバラに発注していて非効率

・急ぎ対応が必要な案件がある

・加工方法・材質の選定から相談したい

これらはすべて、深江特殊鋼がこれまで対応してきた実際のご相談内容です。「まだ具体的な図面がない」「相見積もり段階」でも構いません。まずはお気軽にご連絡ください。

▶ 無料でご相談・お見積り依頼はこちら

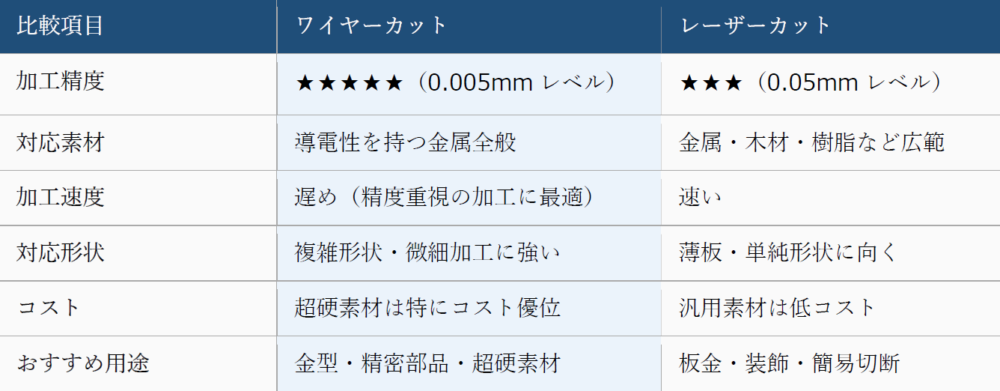

「ワイヤーカット」と「レーザーカット」　どちらを選ぶべきか

「ワイヤーカットにするか、レーザーカットにするか」は調達担当者がよく迷うポイントです。判断基準は大きく「精度」「素材」「コスト」の3つです。

結論として、「精度が最優先で、金属（特に超硬・難削材）を加工する」場合はワイヤーカット一択です。一方でスピードや素材の多様性を重視するならレーザーカットが適しています。

判断に迷う場合も、ご要件をお伝えいただければ最適な加工方法をご提案します。

当社のワイヤーカット加工事例

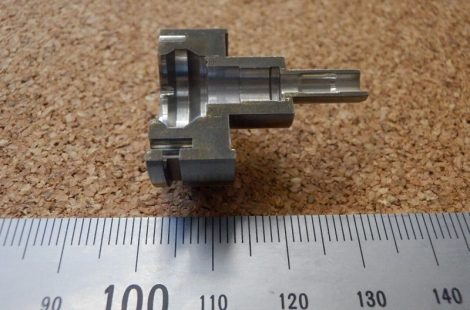

ワイヤーカットなどの精密切削加工による製造装置部品製作

こちらは半導体業界向け、特に５G業界向けに製作をした製造装置部品です。

材質はDC53を使用しており、旋盤、フライス・研削・ワイヤーなどによる精密切削加工によって製作しております。

またサイズはΦ30×30で、全カ所幾何公差0.01以下の高い精度で製作しております。

＞＞詳しくはこちら
